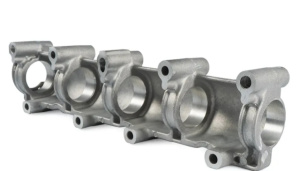

Ліжко розподільного валу

Ліжко розподільного валу (частіше вживається термін «постіль» розподільного валу) — це спеціальний вузол або посадкові місця у верхній частині головки блока циліндрів (ГБЦ), всередині яких встановлюється та обертається розподільний вал. Вона виконує роль підшипника ковзання для опорних шийок валу.

Основні функції

• Фіксація: утримує розподільний вал у чітко заданому положенні відносно клапанів.
• Зменшення тертя: забезпечує плавне обертання валу завдяки масляному клину.
• Розподіл мастила: через канали у постелі під тиском подається моторне мастило до рухомих деталей ГБЦ.

Конструктивні особливості

Залежно від архітектури двигуна, ліжко (постіль) може бути реалізоване двома способами:

Тип конструкції

Окремий корпус

Особливості

• Окрема деталь (касета або плита), що прикручується зверху до ГБЦ.

Приклади авто

• ВАЗ 2101-2107, Daewoo Lanos, Chevrolet Aveo.

Інтегрована в ГБЦ

Особливості

• Опори виточені безпосередньо в тілі алюмінієвої головки та затискаються бугелями (кришками).

Приклади авто

• Більшість сучасних мультиклапанних двигунів.

Головні несправності та їхні причини

Постіль зазнає високих механічних та термічних навантажень. Основними проблемами є виробітка (знос), задири та тріщини.

1. Масляне голодування: найчастіша причина. Забиті канали або низький тиск мастила знищують дзеркало постелі за лічені хвилини.
2. Неякісне або брудне мастило: абразивні мікрочастинки працюють як наждачний папір.
3. Перегрів двигуна: призводить до деформації (жолоблення) ГБЦ та порушення соосності опор валу.
4. Неправильна затяжка: недотримання моменту затяжки бугелів під час ремонту деформує посадкові місця.

Ознаки зносу ліжка

• Глухий стукіт або цокіт у верхній частині двигуна (особливо на гарячу).
• Падіння тиску мастила на прогрітому двигуні (мастило вільно витікає через збільшені зазори опор).
• Нестабільна робота ДВЗ через люфт валу та порушення фаз газорозподілу.

Способи ремонту

1. Якщо конструкція є окремим корпусом, її зазвичай замінюють на нову або вживану в хорошому стані.
2. Якщо ліжко інтегроване в ГБЦ, застосовують відновлення на спеціальних верстатах.

• Напилення або наварювання металу на пошкоджені опори.
• Проточка (расточка) у ремонтний розмір за допомогою борштанги для відновлення ідеальної соосності.
• Встановлення ремонтних втулок (завтулювання).
